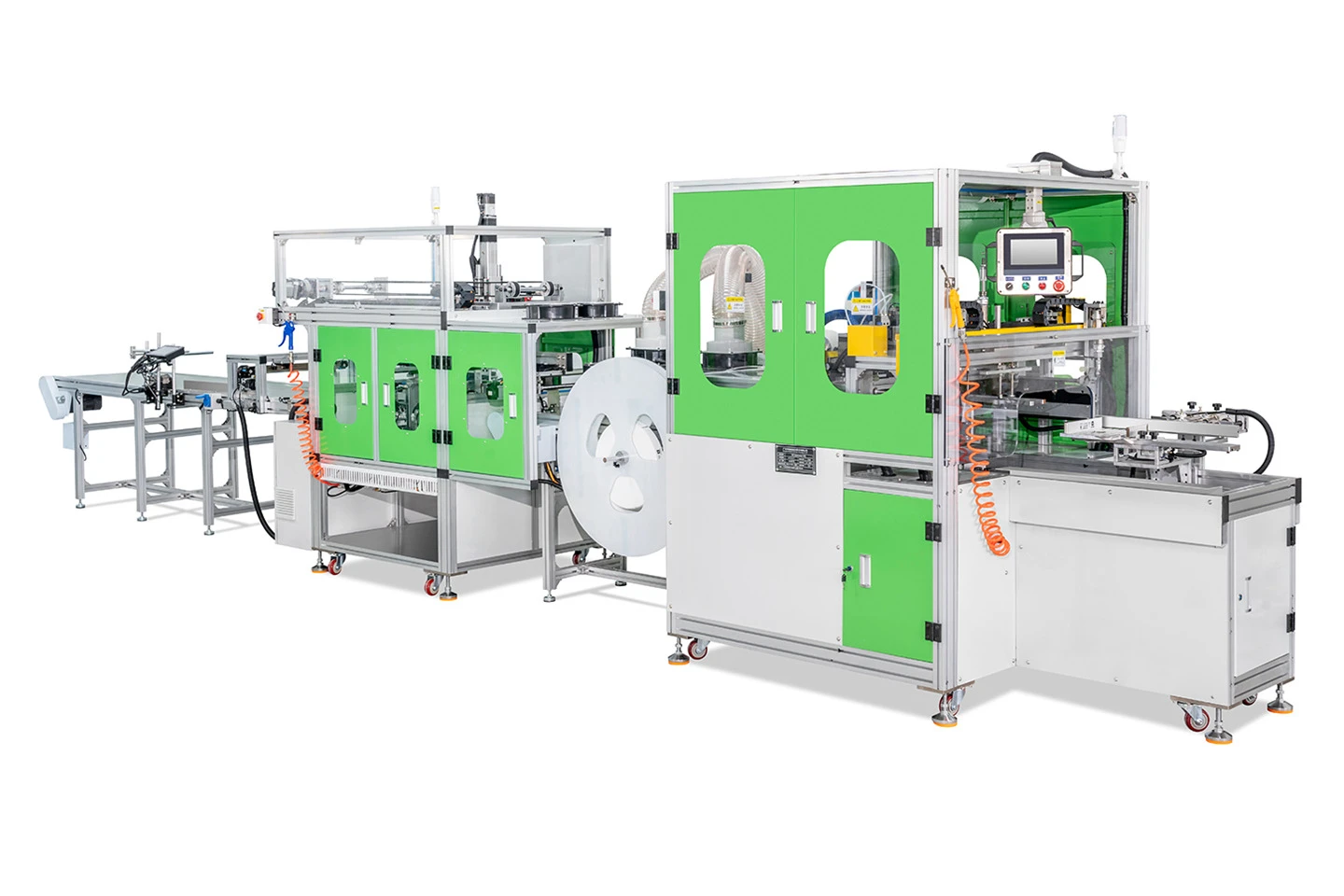

Solução de equipamento para máquina de bainha totalmente automática
Introdução aos parâmetros do equipamento
- 1. O equipamento é adequado para a gama de produtos: comprimento: 100-400mm; largura: 100-300mm; altura: 10-60mm.
- 2. Altura de raspagem: 10-60mm.
- 3. Tensão: 220V/380V; Pressão do ar: 0,6Mpa; Potência: 10KW; Peso: 1200KG.
- 4. Eficiência: 14S-15S/peça.
- 5. Pegada do equipamento: comprimento x largura x altura: 6500x3000x2000mm.
- 6. Tempo de conversão de produtos de linha inteira:<40 minutes (1 person).
- 7. O equipamento possui dois modos: o sistema de máquina de bainha e o sistema de máquina de corte fino podem ser usados em seções, comutáveis.
- 8. A bandeja da bobina pode ser usada com uma largura de 10 ~ 100 e um diâmetro da bobina de 800 mm.
Introdução à visualização de referência do dispositivo
Visualização principal do dispositivo
Vista Superior do Equipamento
Introdução à composição do equipamento
Fluxo de ação:
1. O operador coloca o produto no gabarito da máquina de bainha totalmente automática e o equipamento bainha automaticamente o produto;
2. O produto com bainha é agarrado pelo robô da máquina de corte fino e levado até a posição designada para corte fino;
3. Após o corte fino, o robô coloca o produto na correia transportadora de descarga para descarregar.
Introdução ao equipamento
Máquina de bainha totalmente automática
Mecanismo de alimentação
Mecanismo de ligação de borda
Mecanismo de colocação e posicionamento de produtos
Máquina de corte fino
Mecanismo de Recuperação
Mecanismo de cisalhamento
